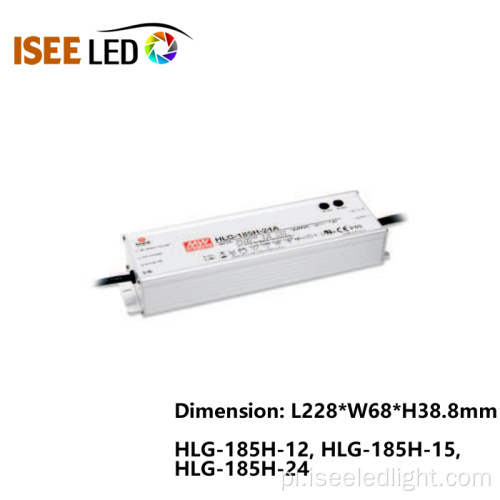

Zasilacz Meanwell 185W Wodoodporny IP65
Opis produktów
Wodoodporna 185W Wyjście pojedyncze Switching Power Supply, następujący model szeroko stosować Iseeled `s LED, GWS-185 H - 12, GWS-185 h-1, 5, GWS-185 H -24 itp innego modelu specjalnych lamp o różnym napięciu wejściowym.
HLG-185 H- 12 Blank: stopień ochrony IP67. Kabel do połączenia I / O.
HLG-185 H -12A: Stopień ochrony IP65. Napięcie wyjściowe i stały prąd można regulować za pomocą wewnętrznego potencjometru.
HLG-185 H -12B: stopień ochrony IP67. Stały poziom prądu regulowany za pomocą kabla wyjściowego z sygnałem 1 ~ 10 V DC lub PWM lub rezystancja.
HLG-185 H -12D (opcja): stopień ochrony IP67. Funkcja przyciemniania timera, skontaktuj się z MEAN WELL, aby uzyskać szczegółowe informacje.
|
Model
|
HLG-185H-12
|
HLG-185H-15
|
HLG-185H-24
|
|
Output
|
DC VOLTAGE
|
12V
|
15V
|
24V
|
|
CURRENT ADJ. RANGE
|
Can be adjusted by internal potentiometer A type only
|
|
6.5-13A
|
5.75-11.5A
|
3.9-7.8A
|
|
RATED POWER
|
156W
|
172.5W
|
187.5W
|
|
VOLTAGE ADJ. RANGE
|
10.8-13.5V
|
13.5-17V
|
22-27V
|
|
Input
|
Voltage Range
|
90-264VAC 127-370V DC
|
|
Frequency Range
|
47-63Hz
|
|
POWER FACTOR
|
PF>0.98/115VAC, PF>0.95/230VAC, at full load (Please refer to "Power Factor Characteristic" curve)
|
|
Efficiency(Typ.)(230Vac)
|
92%
|
93%
|
94%
|
|
AC CURRENT (Typ.)
|
12V
|
1.8A / 115VAC 0.8A / 230VAC
|
|
15V ~ 54V
|
2.1A / 115VAC 0.9A / 230VAC
|
|
INRUSH CURRENT(Typ.)
|
COLD START 75A/230VAC
|
|
LEAKAGE CURRENT
|
<0.75mA / 240VAC
|
|
PROTECTION
|
OVER LOAD
|
95~ 108%
|
|
Protection type : Constant current limiting, recovers automatically after fault condition is removed
|
|
SHORT CIRCUIT
|
Constant current limiting, recovers automatically after fault condition is removed
|
|
OVER VOLTAGE
|
14-17V
|
18-21V
|
28-34V
|
|
Protection type :Shut down O/P voltage, re-power on to recover
|
|
OVER TEMPERATURE
|
100 ℃ up or less10 ℃ (RTH2)
|
|
Protection type : Shut down and latch off o/p voltage, recovers automatically after temperature goes down
|
|
Environment
|
WORKING TEMP.
|
-40 ~ +70 ℃(Refer to output load derating curve)
|
|
WORKING HUMIDITY
|
20 ~ 95% RH non-condensing
|
|
SAFETY
|
SAFETY STANDARDS
|
UL8750, CSA C22.2 No. 250.0-08, EN61347-1, EN61347-2-13 independent IP65 or IP67, J61347-1, J61347-2-13 approved ;
design refer to UL60950-1, TUV EN60950-1
|
|
WITHSTAND VOLTAGE
|
I/P-O/P:3.75KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
|
|
ISOLATION RESISTANCE
|
I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC / 25 / 70% RH
|
|
EMC EMISSION
|
Compliance to EN55015, EN55022 (CISPR22) Class B, EN61000-3-2 Class C ( 50% load) ; EN61000-3-3
|
|
EMC IMMUNITY
|
Compliance to EN61000-4-2,3,4,5,6,8,11, EN61547, EN55024, light industry level (surge 4KV), criteria A
|
|
Others
|
MTBF
|
192.2K hrs min. MIL-HDBK-217F (25℃ )
|
|
DIMENSION
|
228*68*38.8mm (L*W*H)
|
|
PACKING
|
1.15Kg; 12pcs/14.8Kg/0.8CUFT
|
Uwaga
1. Wszystkie parametry, które NIE zostały specjalnie wymienione, są mierzone przy napięciu wejściowym 230VAC, obciążeniu znamionowym i 25 temperaturze otoczenia.
2. Tętnienia i szumy mierzone są przy pasmach o szerokości 20 MHz przy użyciu skrętki dwużyłowej 12 "zakończonej kondensatorem równoległym 0.1uf i 47uf.
3. Tolerancja: obejmuje ustawioną tolerancję, regulację linii i regulację obciążenia.
4. Obniżenie wartości może być konieczne przy niskich napięciach wejściowych. Sprawdź charakterystykę statyczną, aby uzyskać więcej szczegółów.
5. Tylko typ A.
6. Projekt bezpieczeństwa i EMC odnoszą się do EN60598-1, CNS15233, GB7000.1, FCC part18.
7. Długość czasu ustawiania mierzy się przy zimnym pierwszym uruchomieniu. Włączanie / wyłączanie zasilania może prowadzić do wydłużenia czasu ustawiania.
8. Zasilanie jest uważane za element, który będzie działać w połączeniu z końcowym wyposażeniem. Ponieważ wydajność EMC będzie miała wpływ na wydajność EMC Po zakończeniu instalacji ostateczni producenci sprzętu muszą ponownie zakwalifikować dyrektywę EMC na temat kompletnej instalacji.
9. Patrz gwarancja.
