MW Wodoodporny zasilacz Krajobrazowy transformator oświetlenia
Opis produktów
Wodoodporny zasilacz 240W z pojedynczym wyjściem , następujący model powszechnie stosowany z Iseeled `s lampy led;
HLG-240- 12 , HLG-240-1 5 , HLG-240-24, itp. Inny model specjalnych lamp o różnym napięciu wejściowym.
Zasilacz krajobrazowy 240W HLG-240 firmy Meanwell, który zapewnia wyjście 12 V DC, wyjście prądu stałego 15 V, model wyjściowy 24 V DC, który może być szeroko stosowany w przypadku dostarczanej przez nas lampy LED, w tym LED Wall Washer Light, LED Flood Light, LED Oświetlenie punktowe, oświetlenie podziemne LED, podwodne światło LED, oświetlenie okienne LED, a także ledowa rura liniowa, ledowy pasek liniowy, ledowa rura 3D, ledowa kula 3D, ledowe światła pikseli itp.
HLG-240-12 Blank: stopień ochrony IP67. Kabel do połączenia I / O.
HLG-240-12A: stopień ochrony IP65. Napięcie wyjściowe i stały prąd można regulować za pomocą wewnętrznego potencjometru.
HLG-240-12B: stopień ochrony IP67. Stały poziom prądu regulowany za pomocą kabla wyjściowego z sygnałem 1 ~ 10 V DC lub PWM lub rezystancja.
HLG-240-12C: Blok zacisków dla połączenia I / O. Napięcie wyjściowe i stały prąd można regulować wewnętrznie
HLG-240-12D (opcja): stopień ochrony IP67. Funkcja przyciemniania timera, skontaktuj się z MEAN WELL, aby uzyskać szczegółowe informacje.
|
Model
|
HLG-240-12
|
HLG-240-15
|
HLG-240-24
|
|
Output
|
DC VOLTAGE
|
12V
|
15V
|
24V
|
|
CURRENT ADJ. RANGE
|
Can be adjusted by internal potentiometer or through output cable
|
|
8-16A
|
7.5-15A
|
5-10A
|
|
RATED POWER
|
192W
|
225W
|
240W
|
|
VOLTAGE ADJ. RANGE
|
11.2-12.8V
|
14-16V
|
22.4-25.6V
|
|
Input
|
Voltage Range
|
90-264VAC 127-373V DC
|
|
Frequency Range
|
47-63Hz
|
|
POWER FACTOR
|
PF>0.98/115VAC, PF>0.95/230VAC, at full load (Please refer to "Power Factor Characteristic" curve)
|
|
Efficiency(Typ.)(230Vac)
|
90%
|
90%
|
93%
|
|
AC CURRENT (Typ.)
|
4A / 115VAC 2A / 230VAC
|
|
INRUSH CURRENT(Typ.)
|
COLD START 75A/230VAC
|
|
LEAKAGE CURRENT
|
<0.75mA / 240VAC
|
|
PROTECTION
|
OVER LOAD
|
95~ 108%
|
|
Protection type : Constant current limiting, recovers automatically after fault condition is removed
|
|
SHORT CIRCUIT
|
Hiccup mode, recovers automatically after fault condition is removed.
|
|
OVER VOLTAGE
|
13.5-18V
|
17.5-21.5V
|
27-34V
|
|
Protection type :Shut down O/P voltage, re-power on to recover
|
|
OVER TEMPERATURE
|
105 ℃ up or less10 ℃ (TSW1)
|
95 ℃ up or less5 ℃ (TSW1)
|
|
|
Protection type : Shut down and latch off o/p voltage, re-power on to recover
|
|
Environment
|
WORKING TEMP.
|
-40 ~ +70 ℃(Refer to output load derating curve)
|
|
WORKING HUMIDITY
|
20 ~ 95% RH non-condensing
|
|
SAFETY
|
SAFETY STANDARDS
|
UL1012, CAN/CSA-C22.2 No. 107.1-01, UL8750, CSA C22.2 No. 250.0-08, TUV EN61347-1, EN61347-2-13 independent
(except for HLG-240 C type), UL60950-1, UL8750, TUV EN60950-1, IP65 or IP67 approved, J61347-1, J61347-2-13
|
|
WITHSTAND VOLTAGE
|
I/P-O/P:3.75KVAC I/P-FG:1.88KVAC O/P-FG:0.5KVAC
|
|
ISOLATION RESISTANCE
|
I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC / 25 / 70% RH
|
|
EMC EMISSION
|
Compliance to EN55015, EN55022 (CISPR22) Class B, EN61000-3-2 Class C ( 50% load) ; EN61000-3-3
|
|
EMC IMMUNITY
|
Compliance to EN61000-4-2,3,4,5,6,8,11, EN61547, EN55024, light industry level (surge 4KV), criteria A
|
|
Others
|
MTBF
|
207.9K hrs min. MIL-HDBK-217F (25℃ )
|
|

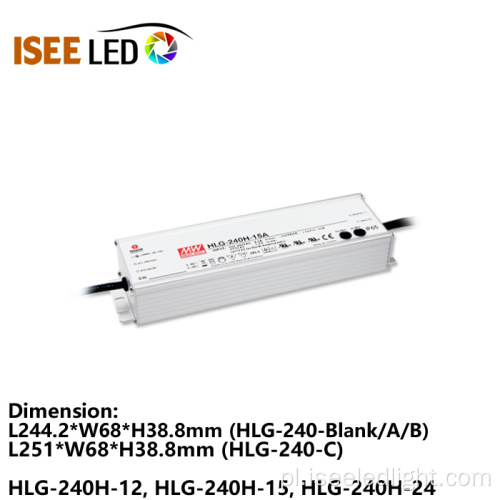

DIMENSION
|
244.2*68*38.8mm (L*W*H)(HLG-240-Blank/A/B) 251*68*38.8mm (L*W*H)(HLG-240-C)
|
|
PACKING
|
1.3Kg; 12pcs/16.6Kg/0.84CUFT(HLG-240-Blank/A/B) 1.23Kg; 12pcs/15.8Kg/1.16CUFT(HLG-240-C)
|
Uwaga:
1. Wszystkie parametry, które NIE zostały specjalnie wymienione, są mierzone przy napięciu wejściowym 230VAC, obciążeniu znamionowym i 25 temperaturze otoczenia.
2. Tętnienia i szumy mierzone są przy pasmach o szerokości 20 MHz przy użyciu skrętki dwużyłowej 12 "zakończonej kondensatorem równoległym 0.1uf i 47uf.
3. Tolerancja: obejmuje ustawioną tolerancję, regulację linii i regulację obciążenia.
4. Obszar działania prądu stałego mieści się w zakresie 50% ~ 100% znamionowego napięcia wyjściowego. Jest to odpowiedni region operacyjny dla aplikacji związanych z diodami LED, ale proszę Potwierdź specjalne wymagania elektryczne dla konkretnego projektu systemu.
5. Obniżanie wartości może być konieczne przy niskich napięciach wejściowych. Sprawdź charakterystykę statyczną, aby uzyskać więcej szczegółów.
6. Tylko typ A i typ C.
7. Konstrukcja bezpieczeństwa i EMC odnoszą się do EN60598-1, obiekt 8750 (UL), CNS15233, GB7000.1, FCC part18.
8. Długość czasu ustawiania mierzy się przy zimnym pierwszym uruchomieniu. Włączanie / wyłączanie zasilania może prowadzić do wydłużenia czasu ustawiania.
9. Zasilacz jest traktowany jako komponent, który będzie obsługiwany w połączeniu z końcowym wyposażeniem. Ponieważ wydajność EMC będzie miała wpływ na wydajność EMC Po zakończeniu instalacji ostateczni producenci sprzętu muszą ponownie zakwalifikować dyrektywę EMC na temat kompletnej instalacji.
10. Patrz gwarancja.
